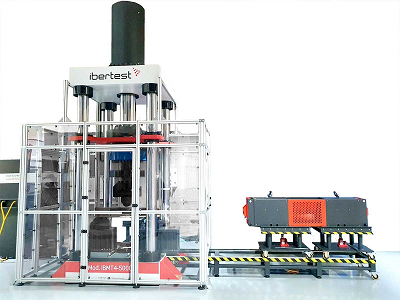

Maszyna wytrzymałościowa IBMT4-5000

System do badań w kolejnictwie. Może wykonywać próby statyczne i dynamiczne (rozciąganie, ściskanie i zginanie) na złączach szynowych, podporach i podkładach betonowych.









Rama

  • Rama testowa o bardzo wysokiej sztywności z konstrukcją zawierającą standardowe urządzenie zginające (3 punkty) i zintegrowany system zabezpieczający, z bocznymi drzwiami do wprowadzania próbki (szyny). Drzwi są wyposażone w elektryczne zamki bezpieczeństwa.

  • Opcjonalnie możliwe jest zainstalowanie dodatkowych urządzeń testowych.

Układ hydrauliczny i siłownik

  • Zawiera nowy system EcoHydraulic, który zapewnia znaczną poprawę w stosunku do tradycyjnych hydraulicznych systemów sterowania pod względem wydajności (do 20% wyższej), adaptacyjnego przepływu i ciśnienia.

    wyższa), adaptacyjne sterowanie przepływem i ciśnieniem w zależności od chwilowego obciążenia testowego, zapewniając dłuższą żywotność, mniej konserwacji i niższe zużycie oleju.

  • Sterowanie siłą i ruchem w pętli zamkniętej za pomocą serwozaworu o wysokiej odpowiedzi.

  • Dzięki integracji z oprogramowaniem testowym możliwe jest automatyczne wykonywanie bezpiecznych operacji wyłączania, sprawdzanie czasu pracy instalacji hydraulicznej w celu zaplanowania konserwacji i digitalizacji wszystkich alarmów układu hydraulicznego.

  • Dwutłoczyskowy siłownik hydrauliczny dwustronnego działania (z symetrycznymi komorami). Tłok jest pokryty materiałem zapobiegającym tarciu i jest napędzany przez poduszkę hydrodynamiczną. Bezstykowa tuleja uszczelniająca zapewnia bardzo niskie tarcie i minimalny poślizg.

  • Uszczelnienie 2. stopnia o niskim współczynniku tarcia i zgarniacz zostały zaprojektowane tak, aby umożliwić pracę z dużą prędkością i wysoką częstotliwością ruchu.

Kontroler

  • System zawiera nową elektronikę sterującą MD5i z 24-bitową rozdzielczością i częstotliwością pętli zamykającej 10 kHz dla szybkiej i dokładnej kontroli parametrów testowych. Oznacza to między innymi, że podczas testu można zaobserwować minimalne zmiany siły lub odkształcenia.

Czujnik siły

  • Czujnik siły o wysokiej sztywności do testów statycznych i dynamicznych.

Czujnik przemieszczenia

  • Magnetostrykcyjny czujnik położenia liniowego, absolutny, bezkontaktowy, wyjście cyfrowe, z bezpośrednim montażem wewnątrz tłoka, rozdzielczość 0,5 μm.

Bezpieczeństwo

  • Ochrona, w tym drzwi boczne z elektrycznymi zamkami bezpieczeństwa, które umożliwiają łatwe wprowadzanie próbek i zapewniają całkowite bezpieczeństwo podczas testu.

  • Kompletny system alarmowy (temperatura, poziom oleju, wykrywanie zabrudzenia filtra, filtr ciśnieniowy, maksymalne ciśnienie itp.

  • Hydrauliczny system blokady tłoka, który natychmiast zatrzymuje tłok w przypadku awarii elektrycznej w celu ochrony systemu i badanej próbki.

Konserwacja i wsparcie

  • Inteligentny system konserwacji, który ocenia stan i zlicza godziny pracy, aby ostrzec użytkownika o wszystkich niezbędnych prewencyjnych i naprawczych działaniach konserwacyjnych.

Maszyna IBMT4-5000 umożliwia wykonywanie badań zgodnie z głównymi normami międzynarodowymi, w tym:

RAIL JOINTS: EN 13230-2, EN 13230-3, EN 13230-4, EN 14587-1, EN 14587-2, EN 14730-2, AREMA capítulo 4, itp.
PODPORY I PODKŁADY: EN 13230-2, EN 13230-3, EN 13230-4, AREMA rozdział 30, AS 1085.14, itp.
